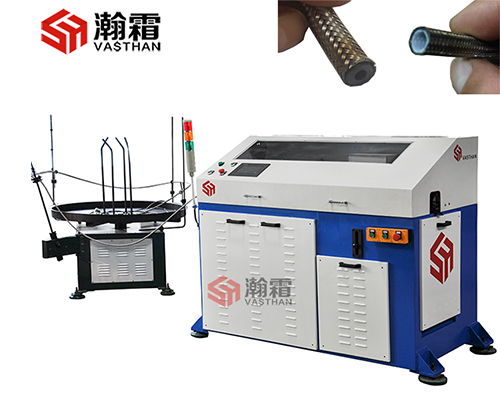

產品名稱: 全自動高頻加熱切割機、編織管切割機、橡膠管切割機

發布日期: 2017-12-18

點擊數: 2316

詢價: 點擊產品詢價

二維碼:

產品詳情

適用于對外徑40mm以內的編織軟管或鋼絲膠管的切割。觸摸屏操作,搭配膠管開卷架使用,可實現全自動批量切割, 全自動長度測量與精度檢測,以及全自動成品輸出,是現代化膠管總成加工車間解決不斷上漲的勞動力成本問題,提高切割成品率與產品質量,提升生產車間整體自動化水平的理想選擇 .

二、主要參數

1、管材送料系統:

①、卷管料架配合程序自動放料、料架承重200KG。配有電機感應自動放

料。

②、伺服電機精確送料,通過主副帶輪傳動系統,柔性送料、不傷管件

③、送料精度:±0.2mm,配置編碼器測量機構、閉環控制,送料更準確。

④、送料速度可調:Vmax 350mm/s.

2、進刀鋸切系統:

①、鋸片采用高速鋼無齒鋸片

②、鋸片上下動力采用氣液轉換,速度平穩、鋸切進刀速度可調;

④、鋸片上升的位置可調。

⑤、夾持工件的動力源為氣缸夾持,配合關節鎖死機構,確保鋸切時管件

不松動,防止鋸切毛刺;

⑥、切割精度±1mm,切割速度每小時500~700件(每件100mm長為例);

3、高頻感應加熱冷卻系統:

①、針對薄壁管,選用高頻感應加熱器,在鋸切前,對鋸切位置進行

    瞬間快速加熱,避免鋸切時產生的切口毛刺等問題。

②、加熱功率:可調

②、膠管冷卻:感應圈附近加裝自動噴水裝置,感應加熱后瞬間噴水冷卻,噴水量和噴水時間可調整控制,冷卻水可循環回收利用。

3、程序控制:

①、自動、手動轉換旋鈕,各機構動作可手動調整;

②、無料自動停機功能

③、設置三色燈警示裝置,出現異常或條件不滿足時閃紅燈、調整時閃黃燈、正常運行時閃綠燈;

④、生產數量可計數。

4、電氣系統配置:

①、送料傳送系統、鋸切傳送系統的伺服電機和驅動器采用日本三菱元件

②、由人機界面與PLC控制器連接后作為操作控制系統,程序各動作的延遲時間等需可調,人機界面采用7寸彩色觸摸屏;PLC采用日本歐姆龍。
