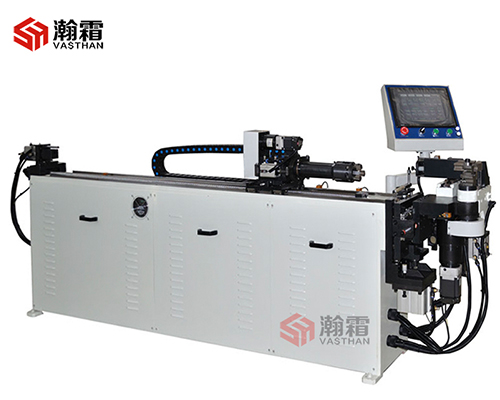

產品名稱: HSBQ-16-3A-2S 氣動雙層模彎管機/PLC控制 三軸伺服 環保 速度快

發布日期: 2017-12-18

點擊數: 2178

詢價: 點擊產品詢價

二維碼:

簡述:

產品詳情




    本機床采用纏繞式彎管,通過各結構動作的涇確配合,達到使管材按要求彎曲的目的。本機床采用氣壓驅動、PLC控制和電機伺服內閉環自控系統,還采用了完備的電腦程序控制,能預先設定存儲100種工作程序,每一工作程序又可設定30個工位,能作程序號和產品號對照表,因而具有自動化程度高、工效高、操作簡單、結構緊湊、加工涇度高、使用壽命長等特點。



    性能:
    ? CNC控制,采用OMRON公司CP1H –PLC新控制系統
    ? 10.4吋彩色觸摸屏
    ? 伺服系統采用日本三菱MR-J2S系統
    ? 夾緊部分及彎管部分:夾緊部分有主模及導模,主模在工作時夾緊管材,使之不松動,導模在彎管時托住管材。由于采用了直線導軌導模技術,使彎管時導模隨管子移動 ,因而不損壞管子表面
    ? 直線推進方式采用滾珠絲桿以及直線導軌
    ? 彎臂有安全擋板
    注:設備顏色可以由客戶自定(提供色標或色卡)
    技術參數:
    型號 HSBQ-16CNC-3A-1S HSBQ-16CNC-3A-2S HSBQ-16CNC-5A-3S HSBDQ-10CNC-6A-3S
    輪模數 1層 2層 3層 3層左右彎
    直線有效行程 1.2m 1.8m
    大彎管能力(鋼管)  φ16*1.5mm
    大彎管能力(鋁管) φ22*2.0mm
    大彎曲半徑(可按要求加大) R70mm
    工作速度 彎管速度  Max.250°/s
    直線送料速度  Max.1m/s
    旋轉速度 Max. 450°/s
    工作精度 彎管精度 ±0.1°
    直線精度 ±0.1mm
    旋轉精度 ±0.1°
    芯棒有效行程  30mm
    大彎管角度 190°
    伺服電機功率   彎管  1000W
    直線  750W
    旋轉  400W
    上下 / / 1000W
    左右 / / /  1000W
    導模 / / /  400W
    工作壓力 0.5Mpa-0.7Mpa
    大壓力 0.8Mpa
    注:以上為基本參數,具體參數根據產品工件圖而定,價格根據機型和配置
